鑄造企業關心的問題就的爐前化驗中怎么控制爐前鐵水的質量，以前都是爐工根據經驗來操作的，現在用爐前碳硅分析儀的問世，讓鑄造生產變得簡單，準確，在確保鐵水的質量準確度。而為了檢測精準，對于碳硅儀取樣溫度也有一定的規范，下面我們就來一起了解下吧。

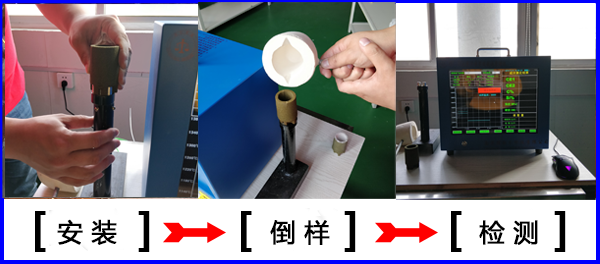

首先，碳硅分析儀取樣勺的準備：用耐火材料修砌的樣勺容積應是樣杯容積的2倍，修砌樣勺的材料和涂料不得混有碳質材料。使用前要充分干燥和預熱，取樣前要用鐵水反復涮洗。碳硅分析儀取樣的時機：1、爐料完全熔解、鐵水表面的增碳劑完全消熔、取出的鐵水表面無結膜，方可進行第一次取樣測量。2、調整鐵水成份加入增碳劑、硅鐵或廢鋼，應在加料完全熔化后再加熱5 - 10分鐘，方可進行再次測量。

碳硅分析儀鐵水澆入溫度：向樣杯中澆入鐵水的溫度（樣杯內測到的鐵水zui高溫度）應控制在：比初晶溫度TL高50℃- 100℃的范圍內，以保證測量準確。澆入鐵水溫度的判斷：第一種辦法是以鐵水表面發現結膜時即刻澆入為宜。第二種方式：估計碳含量在2.5%左右時，澆樣溫度應大于1300度；估計碳含量在3.8%左右時，澆樣溫度 應大于1280度。碳硅分析儀澆入的鐵水量：澆入樣杯的鐵水量要達到樣杯容積的90% 以上。注意不要使鐵水溢出，將熔入的白口化元素溢失，影響測量精度。

您也可進一步來電咨詢碳硅分析儀的相關問題，20年實戰經驗工程師在線為您解答。
